| उत्पत्ति के प्लेस: | चांगझौ, चीन |
| ब्रांड नाम: | trusTec |
| प्रमाणन: | CE |
| मॉडल संख्या: | TZD-375-10B |
| न्यूनतम आदेश मात्रा: | 200 पीसी |
|---|---|
| मूल्य: | Negotiable (FOB/CNF/CIF) |
| पैकेजिंग विवरण: | मानक दफ़्ती पैकिंग, सुरक्षा के लिए अंदर फोम बोर्ड। |
| प्रसव के समय: | आदेश की पुष्टि के बाद 15 दिन ताजा उत्पाद। |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 100,000 पीसी |
| Product: | Electroncally Commutated Motor (ECM) | Frame: | Nema 48 |
|---|---|---|---|
| Motor Type: | Direct Drive Blower | Supply Voltage: | 220-240V |
| Enclosure Type: | OAO(Open Air Over) | Supply Frequency: | 50/60HZ |
| Thermal Overload: | Equipped With An Automatic Thermal Overload | Current: | 2.1A |
| Phase: | Single Phase | Output Power: | 1/2HP |
| Mounting: | Vertical Shaft Down | Speed: | 300-1150RPM |
| Bearings: | Ball Bearing | Poles: | 10P |
| Mounting Orientation: | Stud Mounting All Angel | Shaft Diameter: | 1/2" / 12.7mm |
| Insulation Class: | Class F | Shaft Length: | 4.0" / 101.6mm |
| Rotation: | CW(SE) | Max. Ambient Temperature: | 40℃/104℉ |
| Speed Control: | 0-10V VSP | ||
| प्रमुखता देना: | 48 फ्रेम BLDC मोटर,220-240V BLDC मोटर,375W BLDC मोटर |
||

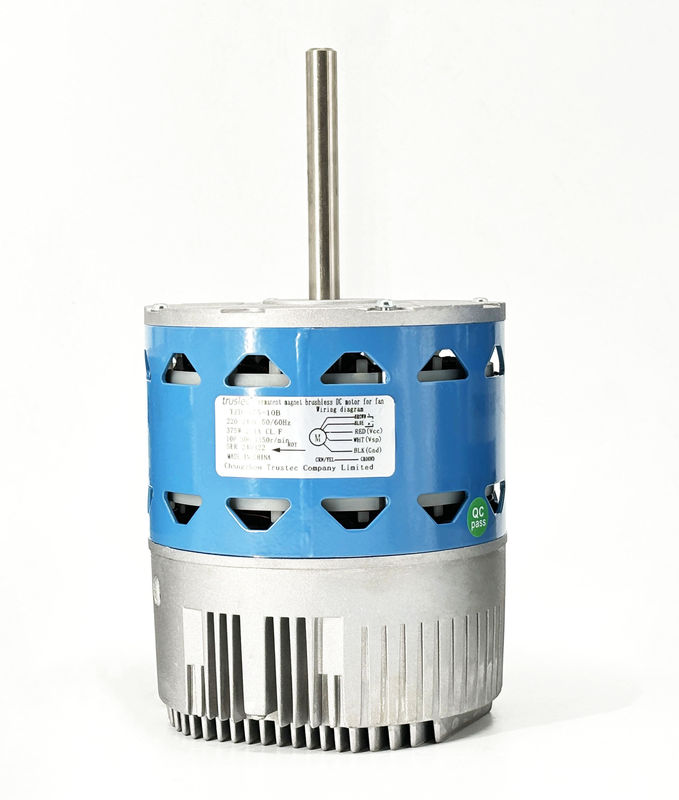

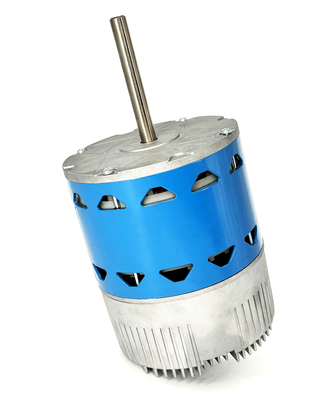

ईसीएम ब्लोअर मोटर एक उच्च दक्षता वाला, पूरी तरह से एकीकृत मोटर समाधान है जिसे इनडोर एचवीएसी वायु-चलन उपकरण के लिए डिज़ाइन किया गया है।एक बुद्धिमान एम्बेडेड नियंत्रक के साथ उन्नत स्थायी चुंबक मोटर प्रौद्योगिकी का संयोजन करके, यह स्थिर वायु प्रवाह, कम ऊर्जा की खपत, और शांत, विश्वसनीय संचालन प्रदान करता है।
इस मोटर को पारंपरिक पीएससी मोटर्स और एक्स13/कन्स्टेंट टॉर्क ईसीएम मोटर्स को बदलने के लिए डिज़ाइन किया गया है और इसका उपयोग भट्टियों, वायु हैंडलर और आवासीय या हल्के वाणिज्यिक एचवीएसी सिस्टम में व्यापक रूप से किया जाता है।
केवल इनडोर HVAC उपकरण के लिए।
उच्च दक्षता वाला मोटर डिजाइन जो बेहतर प्रदर्शन और कम ऊर्जा हानि प्रदान करता है।
सटीक मोटर संचालन और सिस्टम संगतता के लिए एकीकृत नियंत्रण इलेक्ट्रॉनिक्स।
उन्नत नियंत्रण तकनीक बाहरी सेंसरों के बिना सुचारू संचालन सुनिश्चित करती है।
स्थापना त्रुटियों को रोकने के लिए स्टार्टअप के दौरान स्वचालित रूप से सही वायु प्रवाह दिशा का पता लगाता है।
ईसीएम की दक्षता 85% से अधिक है, जिससे समग्र सिस्टम बिजली की खपत कम करने में मदद मिलती है।
सॉफ्ट स्टार्ट और सॉफ्ट स्टॉप शोर और यांत्रिक तनाव को कम करते हैं।
निरंतर टॉर्क आउटपुट कई गति स्तरों पर स्थिर वायु प्रवाह सुनिश्चित करता है।
दोहरे वोल्टेज वाला प्लेटफार्म प्रतिस्थापन और स्थापना को सरल बनाता है।
स्वचालित घूर्णन का पता लगाने से वायु प्रवाह की दिशा में त्रुटि होने से बचा जाता है।
एकीकृत सुरक्षा सुविधाएं मोटर और नियंत्रक दोनों की सुरक्षा करती हैं।
इनपुट वोल्टेजः 115 ₹120 VAC ±10% या 220 ₹230 VAC ±10%
आवृत्ति: 50 / 60 हर्ट्ज
चरण: एकल चरण (एल / एन / पीई)
अधिकतम इनपुट पावरः 1000 W
अधिकतम इनपुट करंटः 15 ए
स्टैंडबाय बिजली की खपतः < 5 W
कार्य चक्रः निरंतर (S1)
मोटर का प्रकारः स्थायी चुंबक सिंक्रोनस मोटर (पीएमएसएम)
नियंत्रण विधिः सेंसर रहित वेक्टर नियंत्रण
गति स्तरः 600 / 750 / 900 / 1070 / 1200 आरपीएम
पावर रेंजः 1/6 ′′ 1 एचपी
मोटर दक्षताः > 85%
एसी नियंत्रणः 10 ¢ 30 वीएसी
डीसी नियंत्रणः 8 ¢ 27 वीडीसी
पीडब्ल्यूएम नियंत्रणः 50~200 हर्ट्ज, 10~90% कार्य चक्र
SP5 > SP4 > SP3 > SP2 > SP1
जब कोई नियंत्रण सिग्नल मौजूद नहीं होता है, तो मोटर बंद रहता है।
आरंभिक एसी पावर-अप के बाद, मोटर स्वचालित रूप से सही वायु प्रवाह दिशा की पहचान करने के लिए लघु द्विदिश पता लगाने के चक्र करता है।
यह कार्य स्थापना को सरल बनाता है और गलत मोटर रोटेशन के कारण होने वाली प्रदर्शन समस्याओं से बचने में मदद करता है।
इस प्रक्रिया के दौरान मोटर को बंद न करें।
लॉक रोटर सुरक्षा
अतिप्रवाह संरक्षण
ओवर वोल्टेज और अंडर वोल्टेज सुरक्षा
अतितापमान संरक्षण
अतिभार संरक्षण
शॉर्ट सर्किट सुरक्षा
स्वचालित दोष वसूली
ऑपरेटिंग तापमानः ¥15°C से +45°C
आर्द्रताः < 90% आरएच (गैर-संक्षेपण)
भंडारण तापमानः ¥40°C से +60°C
IP40 (केवल इनडोर उपयोग)
उचित शीतलन के लिए, मोटर को एचवीएसी प्रणाली के वायु प्रवाह मार्ग के भीतर स्थापित किया जाना चाहिए।
फ्रेम का आकारः NEMA 48
माउंटिंग विधिः पेट बैंड ब्रैकेट
शाफ्ट व्यासः 1/2 इंच
सुनिश्चित करें कि ब्लोअर व्हील ठीक से केंद्र में है और स्थापना के दौरान वायरिंग नीचे की ओर निकलती है।
मोटर को स्थायी रूप से चिकनाई की जाती है और उसे नियमित चिकनाई की आवश्यकता नहीं होती है।
नियमित वायु फिल्टर प्रतिस्थापन
ब्लोअर व्हील की सफाई
नमी से बचाव
वार्षिक एचवीएसी प्रणाली की सेवा
मोटर नहीं चल रहा हैः कोई बिजली की आपूर्ति या कोई नियंत्रण संकेत नहीं
गलत गतिः गलत संकेत स्तर का चयन
मोटर बंदः सुरक्षा कार्य सक्रिय
असामान्य शोरः ब्लोअर व्हील असंतुलन
एमटीबीएफः ≥ 20,000 घंटे
इन्सुलेशन प्रतिरोधः ≥ 100 MΩ
डायलेक्ट्रिक शक्तिः 1800 वीएसी
वारंटी अवधिः 18 महीने
अनुचित स्थापना वारंटी को अमान्य कर देगी। गलत वायरिंग, नमी के संपर्क में आने, दुरुपयोग, या नामित परिस्थितियों के बाहर संचालन के कारण होने वाले क्षति को कवर नहीं किया जाता है।
यह ईसीएम ब्लोअर मोटर एक ही नियंत्रण वायरिंग अवधारणा का पालन करता हैGE X13 निरंतर टोक़ वाले ईसीएम मोटर, जो मौजूदा एचवीएसी प्रणालियों के साथ आसान प्रतिस्थापन और संगतता की अनुमति देता है।
कम वोल्टेज के सिग्नल टर्मिनलों पर उच्च वोल्टेज लागू न करें। गलत वायरिंग से मोटर नियंत्रक को स्थायी क्षति हो सकती है।
